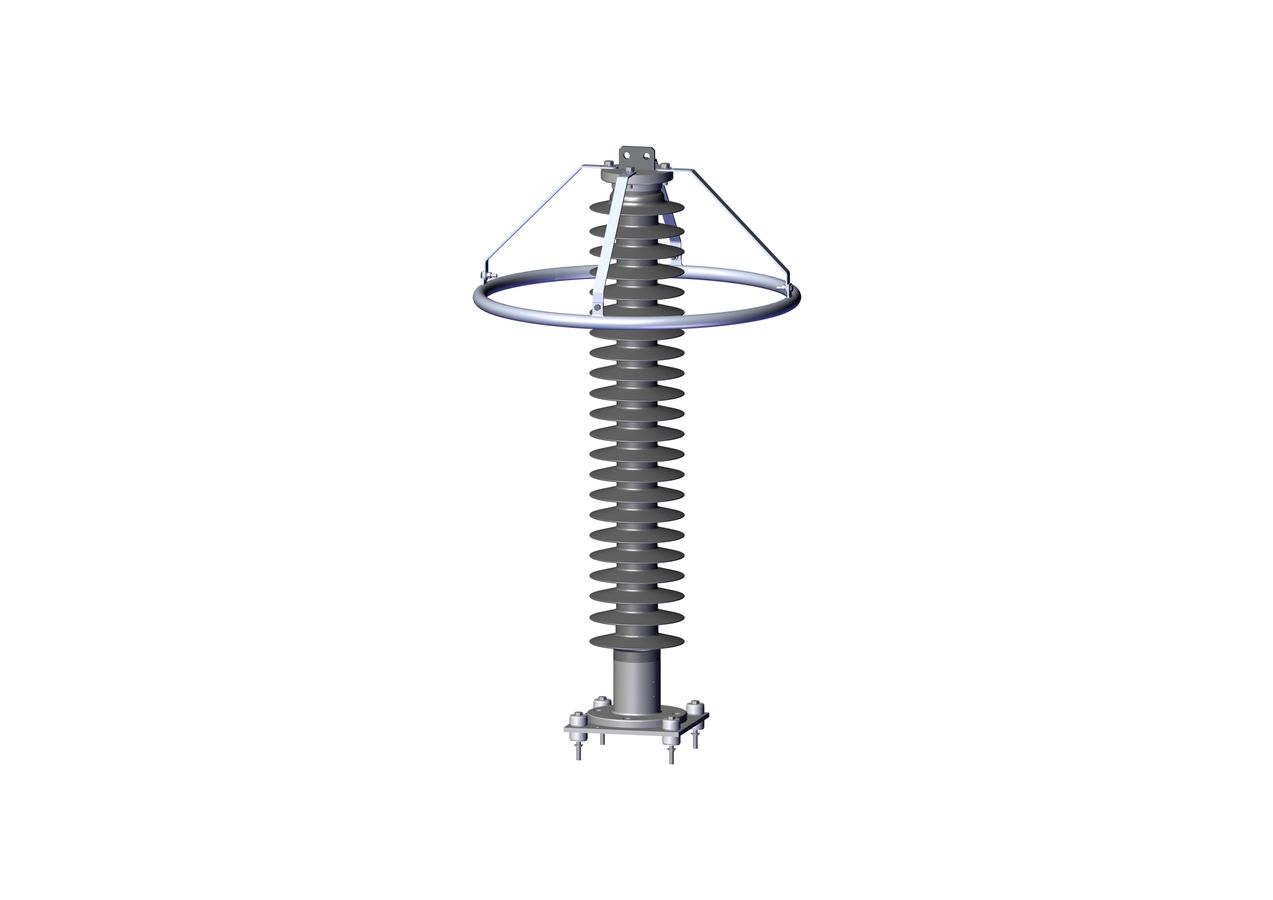

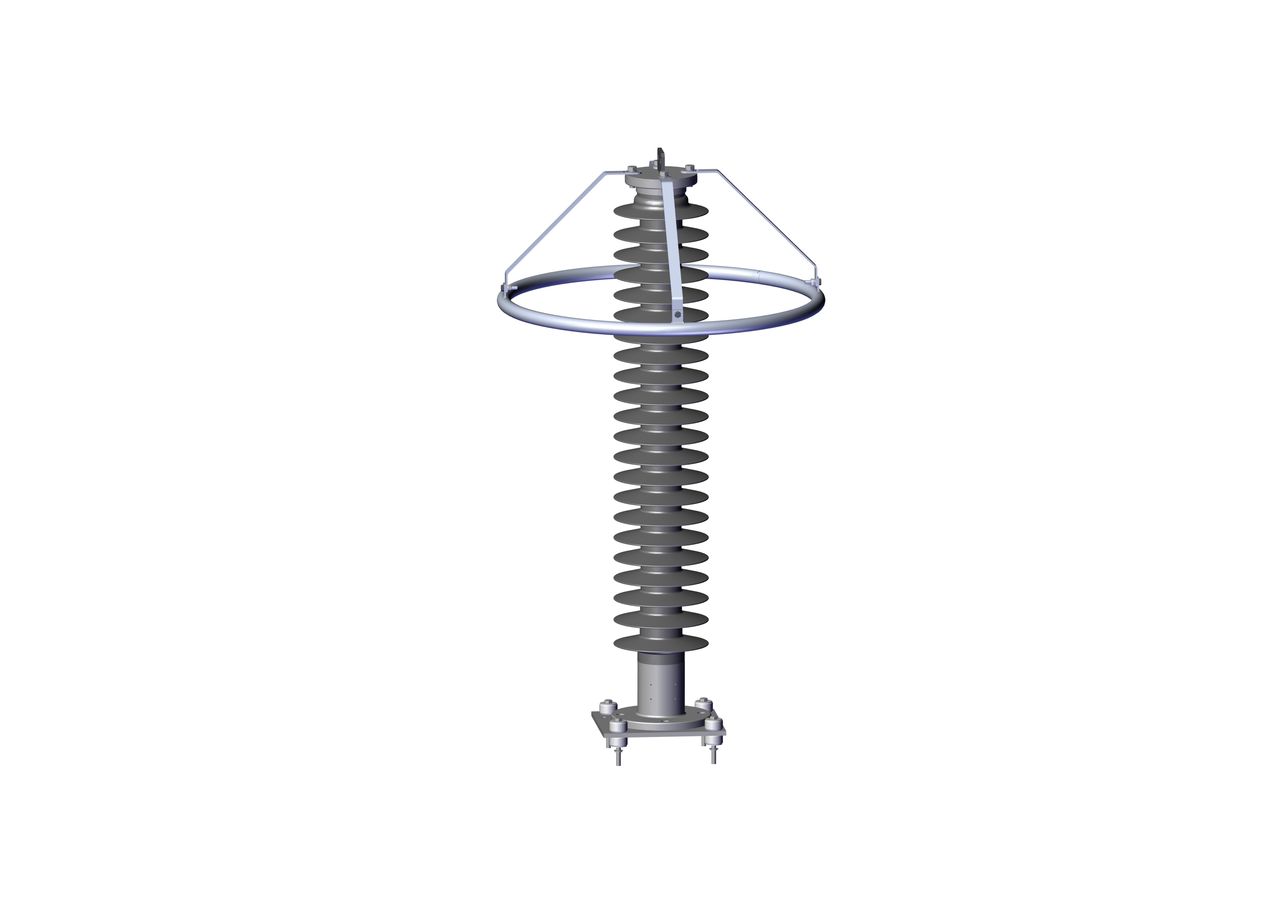

ОПН-110, 220 (УХЛ1) с фарфоровой внешней изоляцией

Назначение

Ограничители перенапряжений нелинейные с фарфоровой внешней изоляцией предназначены для защиты электрооборудования на классы напряжения 110 и 220 кВ второго (550 А) и третьего (850 А) класса по пропускной способности, работающего в сети с эффективно заземленной нейтралью (коэффициент замыкания на землю не выше 1,4), от грозовых и коммутационных перенапряжений.

Ограничители перенапряжений серии ОПНН—Ф предназначены для защиты разземленной нейтрали трансформаторов на класс напряжения 110 кВ, включенных в эту нейтраль, от грозовых и коммутационных перенапряжений.

Информационный материал

Каталог ОПН Буклет ОПН 110-500

Конструктивно ограничители перенапряжений выполнены в виде блока последовательно соединенных оксидно-цинковых варисторов, заключенного в герметичную фарфоровую покрышку.

Защитное действие ограничителей обусловлено тем, что при возникновении перенапряжения в сети через ограничители протекает значительный импульсный ток вследствие высокой нелинейности варисторов, в результате чего величина перенапряжения снижается.

Наименование	ОПНН–Ф–110/60/10/550 III(IV)УХЛ1	ОПН–Ф–110/73/10/550 III(IV)УХЛ1	ОПН–Ф–110/77/10/550 III(IV)УХЛ1	ОПН–Ф–110/83/10/550 III(IV)УХЛ1	ОПН–Ф–110/88/10/550 III(IV)УХЛ1	ОПНН–Ф–110/60/10/850 III(IV)УХЛ1	ОПН–Ф–110/73/10/850 III(IV)УХЛ1	ОПН–Ф–110/77/10/850 III(IV)УХЛ1	ОПН–Ф–110/83/10/850 III(IV)УХЛ1	ОПН–Ф–110/88/10/850 III(IV)УХЛ1	ОПН–Ф–20/154/10/550 III(IV)УХЛ1	ОПН–Ф–220/163/10/550 III(IV)УХЛ1	ОПН–Ф–220/172/10/550 III(IV)УХЛ1	ОПН–Ф–220/154/10/850 III(IV)УХЛ1	ОПН–Ф–220/163/10/850 III(IV)УХЛ1	ОПН–Ф–220/172/10/850 III(IV)УХЛ1
Класс напряжения сети, кВ действ.	110	110	110	110	110	110	110	110	110	110	220	220	220	220	220	220
Наибольшее длительно допустимое рабочее напряжение (U_нр), кВ действ.	60	73	77	83	88	60	73	77	83	88	154	163	172	154	163	172
Номинальное напряжение (U_н), кВ действ.	75	91	96	104	110	75	91	96	104	110	192	204	215	192	204	215
Номинальный разрядный ток, кА	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10
Классификационное напряжение промышленной частоты при амплитудном значении активной составляющей тока 3 мА (U_кл), кВ действ. не менее	75	91	96	104	110	75	91	96	104	110	192	204	215	192	204	215
Остающееся напряжение при коммутационном импульсе тока 30/60 мкс, кВ, не более: а) с амплитудой 250А б) с амплитудой 500А в) с амплитудой 1000А г) с амплитудой 2000А	147 148 155 —	177 179 187 —	187 189 197 —	201 203 211 —	214 216 225 —	— 147 153 159	— 177 183 194	— 187 195 204	— 202 210 220	— 213 222 233	374 378 394 —	394 398 414 —	416 422 440 —	— 375 390 407	— 396 412 432	— 419 436 457
Остающееся напряжение при грозовом импульсе тока 8/20 мкс, кВ, не более: а) с амплитудой 500А б) с амплитудой 5000А в) с амплитудой 10000А г) с амплитудой 20000А	149 178 191 207	180 216 232 252	190 228 245 266	204 245 264 286	217 260 280 304	— 173 183 203	— 210 223 247	— 222 235 260	— 240 253 281	— 254 269 297	380 456 490 531	401 482 518 562	423 510 547 593	— 444 470 521	— 472 497 551	— 500 525 582
Напряжение на ограничителе допустимое в течение времени, кВ (действующее значение) * — 20 мин. — 10 с — 1 с	76/73 83/80 88/83	92/89 101/97 107/101	97/94 107/102 113/107	105/101 115/110 122/115	111/107 122/117 129/122	76/74 86/80 91/83	93/90 104/97 110/101	98/95 110/102 116/107	105/103 119/110 125/115	112/109 126/117 133/122	194/188 214/205 226/214	205/199 227/217 240/227	217/210 239/229 253/239	195/190 220/204 232/214	207/202 233/217 246/226	218/213 246/229 260/239
Остающееся напряжение при импульсе тока 1/10 мкс с амплитудой 10 кА, кВ, не более	220	267	281	304	322	205	249	263	283	300	564	597	629	526	557	588
Токовая пропускная способность, количество импульсов: а) при импульсе тока большой длительности 2000 мкс с амплитудой 550 А с амплитудой 850 А б) при грозовом импульсе тока 8/20 мкс амплитудой 10 кА в) при грозовом импульсе тока 4/10 мкс амплитудой 100 кА	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2	20 20 2
Удельная энергоемкость, кДж/кВ·U_нр(одно воздействие	2,75	2,75	2,75	2,75	2,75	4,8	4,8	4,8	4,8	4,8	2,75	2,75	2,75	4,8	4,8	4,8
Предельный ток короткого замыкания (взрывобезопасность)	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА	40 кА
Группа вибропрочности и виброустойчивости по ГОСТ 17516.1–90	М1	М1	М1	М1	М1	М1	М1	М1	М1	М1	М1	М1	М1	М1	М1	М1
Суммарная механическая нагрузка от напора ветра 40 м/с без гололеда и от тяжения проводов в горизонтальном направлении, Н, не менее	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	1000	1000	1000	1000	1000	1000
Длина пути утечки внешней изоляции, см, не менее	294	294	294	294	294	294	294	294	294	294	589	589	589	589	589	589
Срок службы, лет	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30
Масса, кг, не более	107	110	110	110	110	107	110	110	110	110	197	197	197	197	197	197
Обозначение технических условий	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)	ТУ 3414—079—49040910—2007 (ИВЕЖ.674362.013 ТУ)

* В числителе — допустимое напряжение без предварительного токового воздействия, в знаменателе — допустимое напряжение с предварительным воздействием двумя прямоугольными импульсами тока длительностью 2000 мкс амплитудой по п.9а. Промежуточные значения допустимых напряжений определяются экстраполяцией.
